五軸加工中心的后置處理
發布時間：
2023-02-25
五軸加工技術的發展

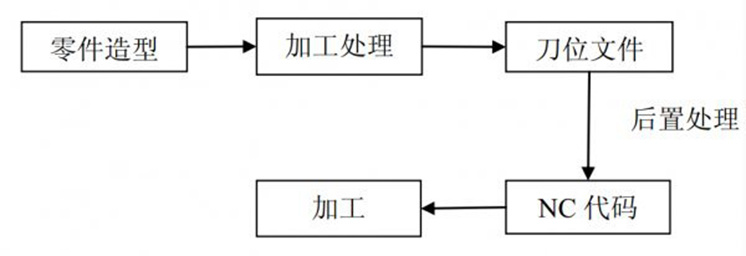

圖 1.1 五軸高速加工系統加工過程
1.1 所示：主要為零件幾何造型、加工路徑處理、刀位文件生成、后置處理、生成 NC 代碼、實施加工。數控加工技術起源于上世紀四十年代后期， 逐漸成為一種新型的自動化加工技術，研究行業是飛機制造業[1]。帕森斯公司與麻省理工學院研究所聯合開發了世界上第1臺三坐標立式銑床，揭開了數控加工技術的序幕。
數控加工水平的高低直接影響機械加工現代化的進程[3]。數控加工比一般的機械加工效率更高，產品廢品率低，特別是能夠?qū)崿F(xiàn)對各種復雜精密零件的自動化加工，有利于加快產品的開發和更新?lián)Q代，提高企業的市場競爭力和經濟效益[4][5]。
根據數控加工方式的不同可以分為[6]：兩軸加工、兩軸半加工、三軸加工、四軸加工、五軸加工以及多軸加工。本文研究對象是五軸數控加工中心，以下重點對五軸加工予以介紹。
五軸加工是指一臺加工中心可以再 X、Y、Z 三個坐標和繞 X、Y、Z 其中任意兩個軸旋轉的坐標共五個方向上運動，五軸聯動是指上述五軸可以再加工中心控制系統下同時協調運動進行加工。由于五軸具有兩個轉動軸，刀具相對工件可以空間任意可達，故五軸加工比三軸、四軸加工具有更大的優勢。因此五軸數控加工在工廠中越來越廣泛地得到應用 [7]。
五軸數控技術已經越來越引起各國的重視，并在該領域取得了很多研究成果，但是為了保持技術的先進性，各國都嚴密控制該領域的研究成果外傳，所以在國內該領域還存在差距，特別是在五軸加工后處理方面還有待進一步的深入研究[8]。
1.1.2 后置處理的發展
我們一般將數控編程過程分為前置處理和后置處理，將路徑規劃及刀軌計算過程稱為前置處理;將前置計算所得的刀位數據換成具體加工中心的程序代碼用于數控加工中心加工程序，該過程稱為后置處理(Post Processing)。后置處理的根本任務是將刀位數據變換成加工中心各軸的運動數據，成為能應用于數控加工中心的加工程序[11]。

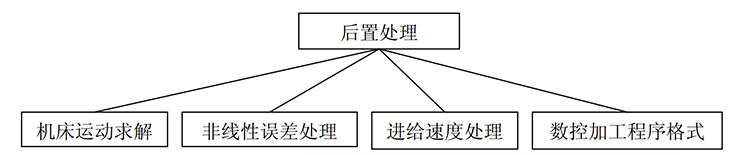

后置處理的具體任務如圖 1.2 所示，一般包括以下幾個方面[12]：
圖 1.2 后置處理任務對后置處理的研究也主要集中在以上四個方面。
20 世紀 50 年代美國麻省理工學院設計了 APT(Automatically Programmed Tools) 語，APT 語言的開發應用具有劃時代的里程碑意義。在 APT 中，對于不同的數控系統， 有針對性的編寫不同的后置處理程序，由于數控系統種類繁多，加工中心配置不盡相同，APT 的專用后置處理程序也多種多樣。
